Привет! Как поставщик обратных клапанов, я получаю много вопросов о работе обратных клапанов в паровых системах. Итак, я подумал, что мне понадобится минутка, чтобы рассказать вам об этом.
Для начала давайте поговорим о том, что такое паровая система. Проще говоря, паровая система — это установка, в которой пар используется для передачи тепла или выполнения механической работы. Его обычно можно встретить на электростанциях, промышленных объектах и даже в некоторых крупных системах отопления. Пар генерируется кипящей водой, а затем направляется по трубам туда, где он необходим.
Теперь давайте перейдем к тонкостям обратных клапанов. Обратный клапан — это тип клапана, который позволяет жидкости (в данном случае пару) течь только в одном направлении. Это как улица с односторонним движением для пара. Эта простая, но важная функция имеет несколько важных последствий для паровой системы.
Предотвращение обратного потока
Одной из основных функций обратного клапана в паровой системе является предотвращение обратного потока. Обратный поток может возникнуть, когда давление в нижней части системы становится выше давления в верхней части. В этом случае без обратного клапана пар будет течь обратно в неправильном направлении.
Почему это проблема? Ну, обратный поток может вызвать целый ряд проблем. Во-первых, это может повредить оборудование. Например, паровые турбины спроектированы таким образом, чтобы пар проходил через них в определенном направлении. Если пар начнет течь обратно, это может нарушить нормальную работу турбины, что приведет к ее износу, снижению эффективности и даже дорогостоящим поломкам.
Допустим, у вас есть котел, подающий пар в технологический процесс. Если в котле произойдет внезапное падение давления и нет обратного клапана, пар из технологического процесса может вернуться обратно в котел. Это может вызвать гидравлический удар — ударную волну, возникающую, когда жидкость внезапно останавливается или меняет направление. Гидравлический удар может повредить трубы, клапаны и другие компоненты системы.
Защитное оборудование
Обратные клапаны также играют жизненно важную роль в защите другого оборудования паровой системы. Например, насосы часто используются для перемещения пара по системе. Обратный клапан, установленный после насоса, предотвращает попадание пара обратно в насос, когда он выключен.
Когда насос останавливается, давление на напорной стороне насоса падает. Без обратного клапана пар под более высоким давлением в системе устремился бы обратно в насос. Это может привести к вращению насоса в обратном направлении, что может привести к повреждению крыльчатки, подшипников и других внутренних компонентов. Предотвращая обратный поток, обратные клапаны помогают продлить срок службы насосов и другого оборудования в системе.
Поддержание эффективности системы
Эффективность является ключевым моментом в любой паровой системе. Обратный клапан помогает поддерживать общую эффективность системы, обеспечивая поток пара в заданном направлении. Когда пар плавно течет в одном направлении, он может более эффективно передавать тепло и выполнять работу более эффективно.
Например, в теплообменнике пар используется для нагрева жидкости на другой стороне теплообменника. Если пар течет туда-сюда из-за отсутствия обратного клапана, процесс теплопередачи становится менее эффективным. Пар может не оставаться в контакте с поверхностью теплообменника достаточно долго, чтобы передать все свое тепло, что приводит к потере энергии и увеличению эксплуатационных расходов.
Типы обратных клапанов для паровых систем
Существует несколько типов обратных клапанов, которые обычно используются в паровых системах. Позвольте мне кратко представить некоторые из них.

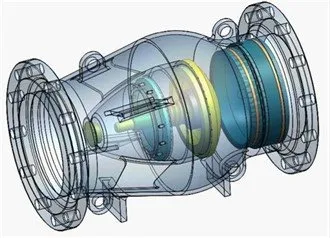

Обратный клапан осевого потока (без предохранителя)
Обратный клапан осевого потока (без предохранителя)отличный вариант для паровых систем. Он предназначен для минимизации воздействия гидравлического удара и предотвращения ударов. Конструкция с осевым потоком позволяет пару плавно проходить через клапан, уменьшая турбулентность и падение давления. Этот тип обратного клапана особенно полезен в системах с высоким расходом пара и высоким давлением.
Однопластинчатый обратный клапан
Однопластинчатый обратный клапанкомпактный и легкий вариант. Легко устанавливается между фланцами трубопровода. Конструкция с одной пластиной обеспечивает быстрое закрывание, что помогает эффективно предотвратить обратный поток. Он подходит для широкого спектра применений в паровых системах: от небольших систем отопления до промышленных процессов.
Поршневой обратный клапан
Поршневой обратный клапаниспользует поршень для управления потоком пара. Он известен своей надежной работой и герметичностью отключения. Конструкция поршня позволяет точно контролировать открытие и закрытие клапана, что делает его хорошим выбором для применений, где требуется точный контроль расхода.
Заключение
В заключение отметим, что обратные клапаны являются важным компонентом любой паровой системы. Они предотвращают обратный поток, защищают оборудование и поддерживают эффективность системы. Независимо от того, используете ли вы небольшую систему отопления или большую промышленную паровую установку, наличие правильного обратного клапана может сэкономить вам много головной боли и денег в долгосрочной перспективе.
Если вы ищете обратные клапаны для своей паровой системы, мы вам поможем. Мы предлагаем широкий ассортимент высококачественных обратных клапанов, в том числе и те, о которых я упоминал выше. Наша команда экспертов может помочь вам выбрать правильный обратный клапан для вашего конкретного применения. Не стесняйтесь обращаться к нам за дополнительной информацией или начать обсуждение закупок. Мы здесь, чтобы помочь вам найти лучшее решение для вашей паровой системы.
